جوش ورق ژئوممبران به لوله پلی اتیلن

نحوه جوش ورق ژئوممبران به لوله پلی اتیلن:

در مرحله اول بهتر است از نحوه کارگذاری و خروج آب از استخر ذخیره مایعات صحبت کنیم.

- نحوه کارگذاری لوله پلی اتیلن برای خروجی آب و مایعات از داخل منبع ذخیره به دو صورت می باشد:

1.دیواره استخر را به صورت(L)شکل حفر کرده و لوله پلی اتیلن را کار گذاشته به صورتی که یک متر از پشت دیواره و حدود 30 سانتی متر از کف استخر بالاتر باشد البته توجه داشته باشید که شیب کف استخر به سمت همین لوله باید باشد و در مرحله بعد این لوله باید تراز طولی و عرضی باشد و بعد خاک ریزی بشود به صورتی که شبیه بقیه دیواره های شیب بشود.

2. به این صورت است که در کف استخر به سمت شیب کف یک چاله مثلا 1*1*1 حفر شود و لوله پلی اتیلن به کمک یک کف کش خروج آب را انجام دهد البته در این مورد لوله روی ورق ژئوممبران قرار می گیرد و هیچ احتیاجی به جوش عایق ژئوممبران به لوله پلی اتیلن نیست.

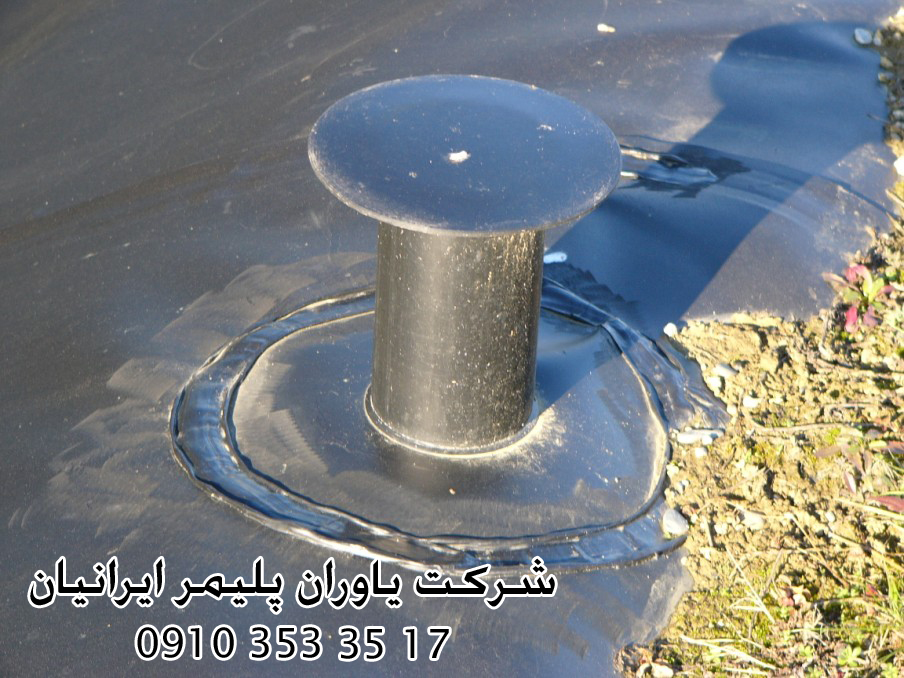

- نحوه جوش لوله به ورق ژئوممبران :(در کف یا دیواره استخر ذخیره)

توجه داشته باشید معمولا لوله ها در کف استخرهای ذخیره واقع می شوند ، که برای آب بند کردن به ورق ژئوممبران اول باید ورق را فیت لوله برش داده وجا زده و بعداز اطمینان از اینکه کاملا ورق ژئوممبران در دور لوله به زمین چسبیده می توان آب بندی را شروع کرد.بهتر است که یک وسله گرد و فیت لوله مثل خود ورق ، به دور لوله کار گذاشته تا فشار بر دو خط جوش اکسترودر و یک خط جوش سشوار صنعتی تقسیم شود . در صورتی که این وسله را ایجاد نکنیم تمام فشار بر یک خط جوش اکسترودر بر بدنه لوله پلی اتیلن وارد می شود و احتمال شکست خط اکسترودر طی مدت زمانی وجود دارد .

در مرحله اول وسله را کار گذاشته و با سشوار صنعتی جوش مربوطه لحاظ می شود و در مرحله بعدی روی لبه همین وسله و روی ورق ژئوممبران به عرض 5 سانتی متر و به طول دور وسله سنگ فرز زده می شود تا سیقلی بودن روی ورق ژئوممبران را به زبری تبدیل کند و در مرحله بعدی روی قسمت های سنگ خورده را اکسترودر زده تا آب بند شود.

- هدف از ایجاد لوله در کف استخر:

1. خروج آب از استخر ذخیره آب

2. خروجی برای لای روبی کف استخر

3. می تواند به عنوان ورودی آب هم باشد

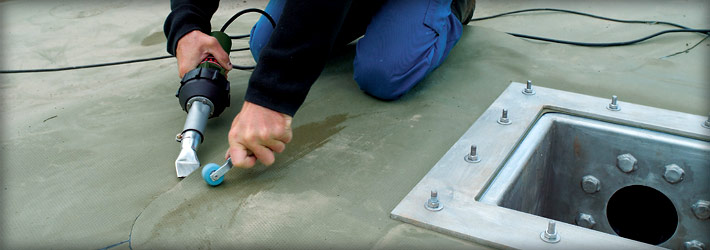

سشوار صنعتی و ورق ژئوممبران

روش جوش دادن ورق ژئوممبران با سشوار صنعتی :

توجه داشته باشید سشوار صنعتی معمولا در مکان هایی استفاده می شود که احتیاج به وسله زدن دارد ، مثلا : دور لوله های پلی اتیلن ، گوشه های پایین و بالای استخرهای ژئوممبران ( عایقی از جنس پلی اتیلن (پلیمر) می باشد که دارای نفوذ پذیری صفردر مقابل سیالات می باشد و وظیفه اصلی آن ایزولاسیون و عایق بندی مخازن و سطوح می باشد و از کاربرد های مهم ورق ژئوممبران ، عایق بندی استخرهای کشاورزی با قیمت ارزان و ایزولاسیون سدها و پل ها و تونل ها می باشد) با دیواره قائم ، پارگی های سطح ورق ژئوممبران و خلاصه هر جایی که نتوان فقط با جوش اکسترودر آب بند شود.

بهتر است توضیح را مرحله به مرحله شروع کنیم : فرض کنید در سطح ورق پارگی 20 سانتی متری وجود دارد خب هم برای آب بندی مطمئن تر و هم برای راحتی کار باید وسله گردی برش بدهیم ، به حدی که کاملا پارگی را پوشش دهد ( لازم نیست که زیاد از حد بزرگ باشد ) . در مرحله بعد نازل سشوار صنعتی را بین لبه وسله و ورق ژئوممبران اصلی قرار داده و با قلطک مخصوص بعد از اطمینان از اینکه عایق ژئوممبران کاملا دنبه ایی شده روی آن فشار داده تا متصل شوند ، همین عمل را دور تا دور وسله بدون جا به جا شدن وسله انجام داده تا این مرحله تمام شود( هیچ فرقی نمی کند که این وسله کف یا دیواره یا گوشه ی استخر ذخیره آب باشد فقط باید خوب جوش بخورد) و آماده برای فرز زدن و خط جوش اکسترودر شود.

- روش به کار گیری سشوار صنعتی :

این دستگاه در نمونه های مختلفی وجود دارد ، برای شروع کار دکمه (ON) را زده و دمای دستگاه را بالا ببرید و به مدت 2 دقیقه صبر کنید تا دما تثبیت شود . بعد از این 2 دقیقه دستگاه آماده ی شروع به کار می باشد.

توجه داشته باشید که دمای دستگاه به حدود 600 درجه سانتی گراد هم در مواردی مشاهده شده است هنگام کار با دستگاه از برخورد دستتان با نازل سشوار صنعتی جلوگیری کنید.

نکته : از ضربات ناگهانی هنگام روشن بودن یا حتی گرم بودن دستگاه جلوگیری کنید به دلیل اینکه باعث ریزش و سوختن المنت ها می شود.

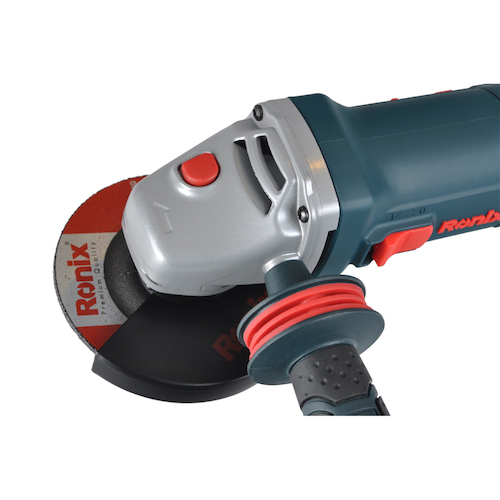

سنگ زدن ورق ژئوممبران

روش سنگ زدن ورق ژئوممبران:

سنگ زدن ورق ژئوممبران برای آماده سازی جوش اکسترودر:

اصلاحات : ژئوممبران اصفهان ، یاوران پلیمر در اصفهان ، عایق استخر ژئوممبران

توجه داشته باشید بهتر است در مرحله اول چند نکته در رابطه با ایمنی کار با سنگ فرز بگوییم.

1. از صفحه سنگ های آسیب دیده استفاده نکنیم.

2.زمان روشن بودن مینی سنگ فرز جابه جا نشویم.

3.ترجیحا برای ورق ژئوممبران صفحه سنگ ساو باشد.

4.کنترل کنید سیم مینی سنگ فرز لخت نباشد.

5.محافظ صفحه سنگ روی دستگاه نصب شده باشد.

6.از دستکش و محافظ چشم استفاده شود.

7.اگر در ارتفاع کار می کنید سطحی محکم و پایدار را ایجاد کنید.



- مینی سنگ فرز برای جوش و آب بندی عایق ژئوممبران در قسمت هایی استفاده می شود که به طور خلاصه می توان گفت که برای آماده سازی قسمت مورد نظر فقط کافیست که سیقلی بودن ژئوممبران را زبر کرده تا الکترود جوش پلی اتیلن اتصال پیدا کند و عایق ژئوممبران آب بند شود البته نکات فراوانی در زبر کردن قسمت مورد نظر وجود دارد که در بخش های بعدی توضیح خواهیم داد.

قالب نیوجرسی و فلزی

قالب های فلزی

انواع قالب:

1.قالب های فلزی دیواره ی بتنی

 2.قالب های فلزی تیربرق

3.قالب های فلزی نیوجرسی(new jersey)

4.قالب های فلزی خاص

کاربرد :

 1.تونل های متر

2.جاده های بین شهری

3.کاهش خسارات رانندگی

نکته : این قالب ها  از دقت بسیار بالایی برخوردارند.

عمر مفید این قطعات با توجه به طراحی و نوع جنس ورق و آهن استفاده شده بسیار بالا می باشد. طراحی و نقشه خوانی دقیق و اجرای دقیق مطابق با استانداردهای روز مورد تایید وزارت راه و شهرسازی و وزارت نیرو از افتخارات ما می باشد.

قالب های نیوجرسی یکی از ایده آل ترین موانع بتنی ، جهت هدایت و در مسیر قرار دادن وسیله نقلیه می باشد  به صورت قطعات بتنی پیش ساخته قابل اتصال به هم ساخته می شود که هنگام برخورد خودرو به دلیل زاویه کم لبه های آن موجب کاهش خسارت می گردد.

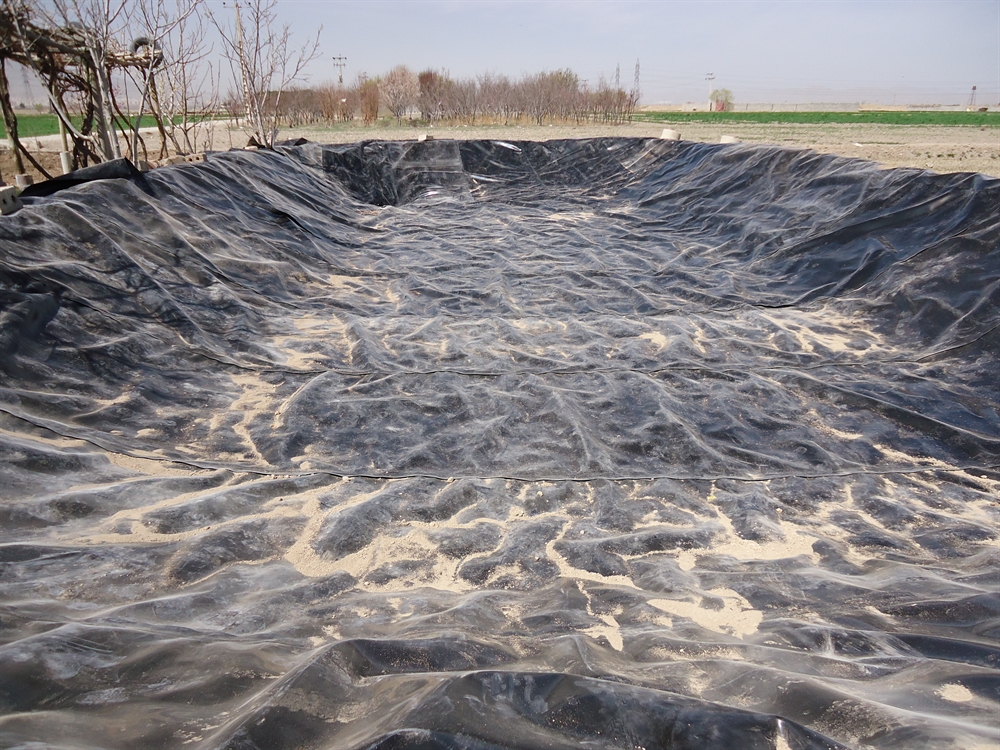

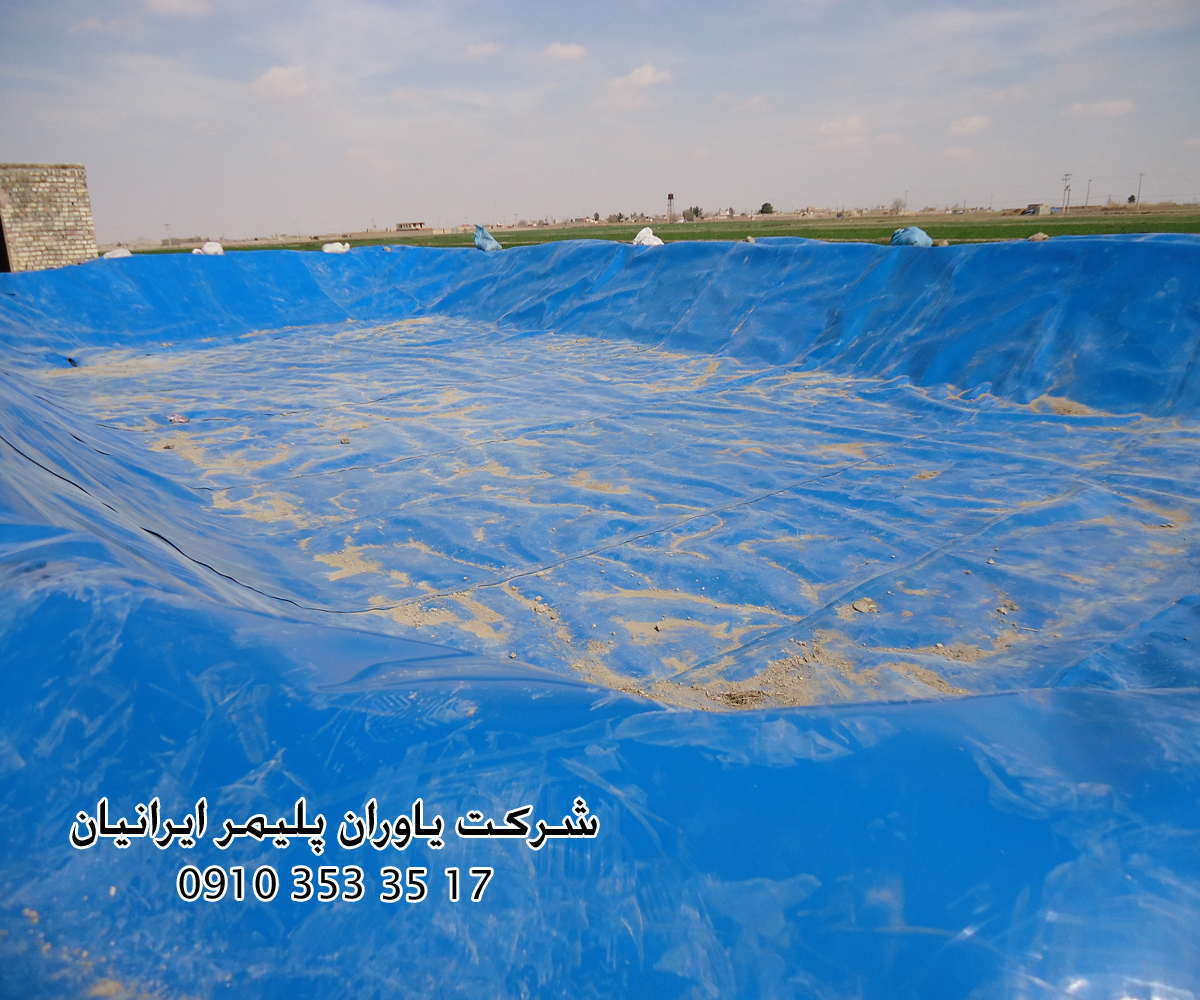

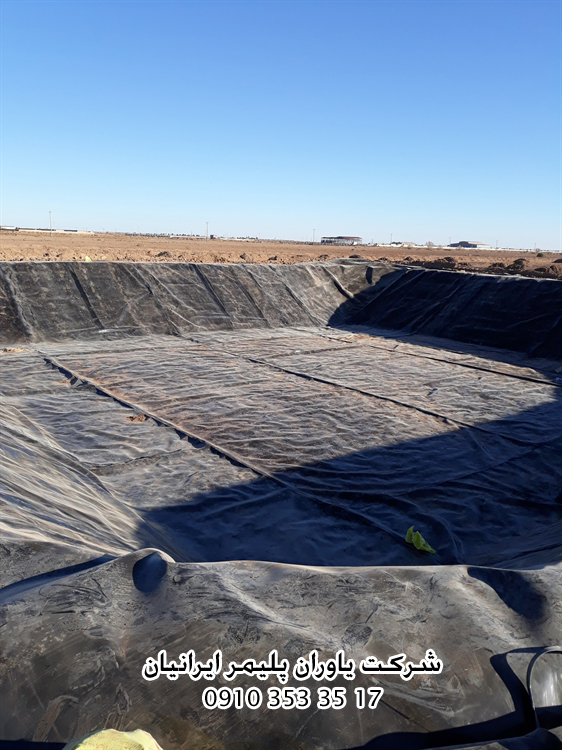

انواع استخر، ورق ژئوممبران

* انواع استخرذخیره آب با ورق ژئوممبران:

 - استخرها و لاگن های ذخیره آب با عایق آب بند ژئوممبران از نظر پوشش سطحی به سه قسمت تقسیم می شوند:

1.استخر با دیواره بتنی:

 معمولا این نمونه استخرها در دیواره ها و گوشه های استخر، ترک خورده و از حالت آب بند خارج می شوند و دیگر با هیچ مواد پلیمری و بتنی برای مدت زمان طولانی قابل آب بند شدن نمی باشند.



2.استخر با دیواره خاکی:

در این نمونه استخرها فقط با رعایت کمی نکات می توانیم زیر سازی را برای شروع کار با ورق ژئوممبران آماده کنیم.



3.استخرهای بتنی که با ایزوگام پوشش داده شده اند:

متاسفانه بعضی از کارفرمایان به علت بی اطلاعی برای آب بند کردن سطوح استخرهای ذخیره آب بتنی از ایزوگام یا قیرگونی استفاده می کنند و نتیجه مشابه همان استخرهای بتنی را به دنبال دارد و فقط یک هزینه اضافه است . به دلیل اینکه ایزوگام در انقباض و انبساط های صورت گرفته در فصل های مختلف و یا حتی رانش زمین از حالت آب بند خارج می شوند. توجه داشته باشید ایزوگام برای آب بند کردن سطوحی که  به صورت دائم تحت فشار آب باشند ساخنه نشده اند ، این روش قدیمی است و بهتر است که کارفرمایان از طرح های جدید ( ورق ژئوممبران) استفاده کنند.



-استخر های ذخیره آب با عایق آب بند ژئوممبران از نظر نوع دیواره به سه قسمت تقسیم می شوند:

1.استخر با دیواره صاف(قائم):

معمولا این نمونه استخر ها به دلیل کمبود مکان ذخیره آب طراحی می شوند. این استخرها در صورت سست بودن خاک دیواره هایشان قبل از نصب ورق ژئوممبران  باید دیوار کشی بشوند.



2.استخر با دیواره شیب:

توجه داشته باشید شیب استخرهای ذخیره آب می تواند به انواع زاویه های مختلف باشد ولی آنچه که از نظر متخصصان این رشته استاندارد می باشد شیب 45 درجه یا به اصطلاح شیب یک به یک می باشد. ( معمولا این نمونه استخرها آمار زیادی نسبت به بقیه انواع استخرها دارند که زیر سازی آنها هم خاکی و هم بتنی هستند که تا به حال عایق بندی شده اند)



3.استخرهای با دیواره شیب و قائم:

این نمونه استخرها از نظر اجراء از سخت ترین ها به شمار می روند که به توضیح آنها می پردازیم:

الف) استخر با دیواره های قائم ولبه شیب دار:

معمولا این نمونه از استخرهای ذخیره آب با دیواره های خاکی ساخته می شوند . این نمونه طراحی به دلیل این است که خاک های استخراج شده از حفر یک استخر با دیواره صاف (قائم) را به بالای دیواره های عمودی به صورت منظم ریخته و به این مورد تبدیل شده است. این نمونه استخرهای ذخیره آب معمولا از طرف شرکت های طراح و مجری ورق های ژئوممبران پیشنهاد نمی شوند به دلیل اینکه آب بند بودن گوشه های وسط دیواره از حالت استاندارد خارج می شود( مخصوصا در زیرسازی های خاکی) که سختی اجراء دقیقا همین مسئله می باشد.

ب) استخر با دیوارهای شیب دار و لبه قائم:

این نمونه استخرهای ذخیره آب معمولا با بدنه فلزی برای اهداف خاص ساخته می شوند که از این نمونه استخرها می توان مثال زد: مخازن ذخیره سیالات هوایی ، منابع ذخیره اسیدها و بازها که در مرکز کف استخر خروجی مواد واقع می شود.

-استخرهای ذخیره آب با ورق ژئوممبران از نظر واقع شدن در سطح زمین:

1.استخرهای طراحی شده بالای سطح زمین :

این نمونه استخرها بیشتر در مناطق کوهستانی و یا مناطقی که حفر استخر ممکن نباشد صورت می گیرد که با خاک ریزی منظم می توان بر ساختنش اقدام کرد.یکی از خوبی های این طرح خروج آب از مخزن ذخیره بدون وجود موتور الکتریکی می باشد و در مناطقی که برق نیست بسیار کاربرد دارد.

2.استخرهای واقع شده در روی زمین:

این نمونه از استخرها آمار زیادی نسبت به بقیه انواع استخرها دارند. در این نمونه استخرها  تمام خاک های حفر شده ، خاک برداری می شوند و لوله خروجی آب هم گذاشته شده و شیب بندی می شوند.

3.استخرهای واقع شده در زیر زمین :

این نمونه استخرهای ذخیره آب با دیواره و سقف بتنی ساخته شده و با ورق ژئوممبران آب بند می شوند. سقف این نمونه استخرها معمولا مورد استفاده های دیگر قرار می گیرد. توجه داشته باشید این استخرها درصد تبخیر در حد صفر را دارا می باشند.

4.استخرهای که نصف دیواره آن زیر زمین و نصف دیگر آن روی زمین می باشند:

در این نمونه خاک برداری نمی شود و خاک های حفر شده به لبه بالایی استخر طبق شیب خاصی ریخته می شود که در نتیجه دیواره های استخر تشکیل شده و از هزینه های اضافی جلوگیری می کند.

ژئوممبران چیست

ژئوممبران نمونه ایی از محصولات ژئوسنتتیک است که کاربردهای زیادی دارد ، مهم ترین کاربردش در عایق بندی است که نمونه عایق بندی از این جمله می باشد : عایق بندی استخرهای ذخیره آب ( سیمانی، خاکی، ایزوگام با دیواره های شیب و قائم ) ، در دیواره های تونل ها، زیرسازی ساختمان ها، پل ها، سدها و ... .

ورق ژئوممبران از مواد پلیمری ساخته می شود ( پلی اتیلن PE، پی وی سی PVC، کربن بلک، آنتی اکسیدان)

ژئوممبران اصفهان

ژئوممبران:

این شرکت فروشنده و مجری ورق های ژئوممبران در اصفهان و کل کشور می باشد. . لازم به ذکر است که هزینه ساخت استخر کشاورزی ( geomemberane ) بسیار مقرون به صرفه تر نسبت به بتن و ایزوگام  می باشد. اگر ساخت استخر ارزان و با کیفیت ضمانت شده مد نظر شما می باشد فقط کافیست با مشاورین ما تماس حاصل فرمایید.

برای قیمت به روز ژئوممبران با ما تماس حاصل فرمایید.

ساخت استخر ژئوممبران ، ژئوممبران اصفهان

ژئوممبران :

این شرکت مجری ساخت استخر ژئوممبران در اصفهان و کل کشور می باشد. اگر به دنبال قیمت ساخت استخر کشاورزی با ورق ژئوممبران هستید با ما تماس بگیرید ، فروش ژئوممبران برای عایق استخر کشاورزی یکی از مقرون به صرفه ترین طرح هایی است که این سال ها در کل دنیا در پیش گرفته شده.

شما مشتریان عزیز برای عایق استخر می توانید از ورق ژئوممبران جهت آبندی کامل مخازن آب استفاده کنید.

ژئوممبران اصفهان - ورق ژئوممبران - قیمت روز ژئوممبران

شرکت یاوران پلیمر ایرانیان مجری استخرهای ذخیره آب ژئوممبران (geomemberane) . ساخت استخر ژئوممبران در اصفهان و در کل کشور . اجرای استخر کشاورزی در ابعاد و اندازه و اشکال مختلف با ورق ژئوممبران در اصفهان .

ژئوممبران از خانواده ژئوسنتتیک می باشد که برای عایق استخر استفاده می شود. ورق ژئوممبران در اصفهان کاربرد زیادی دارد از جمله در استخر ذخیره آب و در استخر کشاورزی .

شرکت یاوران پلیمر نمایندگی ژئوممبران در اصفهان در عرض های 2 و 7 را دارا می باشد. مشتریان گرامی این شرکت در موضوعات فروش ژئوممبران در اصفهان و قیمت روز ورق ژئوممبران و نصب ورق ژئوممبران می تواند با شما همکاری داشته باشد.

ژئوممبران درجه یک باید این خصوصیات را داشته باشد

ژئوممبران(hdpe) با کیفیت:

1_ بعد از طی مدتی قابل جوشکاری باشد:

از جمله ویژگی های یک ژئوممبران (hdpe) با کیفیت ، خوب جوش خوردن است که این موضوع معمولا برای تمام ژئوممبران ها ( چه داخلی ، چه خارجی ) در موقع جوش دادن خوب صورت می گیرد ولی طی مدت زمانی بسته به کیفیت ورق ژئوممبران جوش از حالت آب بند خارج شده و دیگر قاذر به آبگیری نمی باشد. و اگر هم این مشکل پیش نیاید بعد از مدتی اگر ژئوممبران ، تعمییراتی لازم داشته باشد به دلیل نا مرغوب بودن ورق ژئوممبران (hdpe)  جوش آب بند صورت نمی گیرد. اگر بخواهیم مثالی در این زمینه مطرح کنیم این است که معمولا استخرهای ذخیره آب قسمت هایی که بیشتر زیر سطح آب بوده پوسیده نمی شوند ولی لبه های بالای استخر پوسیده می شود که همین نشانه نا مرغوب بودن ورق ژئوممبران (عایق استخر) است که تعمییر این نمونه استخرها کار مشکل و در بسیاری از موارد غیر ممکن بوده.

نکته:

البته باز شدن خط جوش می تواند به دلیل نقصی در دستگاه جوش هم باشد.

 راه حل:

• اول اینکه کارفرماها و صاحبان کار از کارخانجات معتبر تولید ورق ژئوممبران خرید کنند.
• نمونه ورق این کارخانجات را تحت آزمایش های مربوطه قرار دهید( ولی این راه صرفه اقتصادی و زمانی ندارد)
• مراجعه به شرکت های خدماتی ، با سابقه نصب انواع ور قهای ژئوممبران در مناطق و پروژه های مختلف
• می توانید مشخصات فنی ورق ژئوممبران را از تولید کننده گرفته و به افراد با تجربه ارائه دهید.

توجه داشته باشید راه های دیگری برای تشخیص یک ژئوممبران(عایق استخر) مرغوب وجود دارد که در مطالب دیگر خدمتتان ارائه می کنیم.

2 _ اختلاف ضخامت سطح (تلرانس) :

به اختلاف ضخامت در سطح ورق ژئوممبران را تلرانس می گویند.( مثلا ورق تولیدی شما 5/1 میلی متر می باشد طبق مشخصات فنی ورق تولید شده. تلرانس ورق ژئوممبران به این معناست که در این ضخامت بعضی از سطوح ورق ، ضخامت کمتری و یا بیشتری نسبت به ضخامت گفته شده دارا می باشد)

نکته:

 توجه داشته باشید معمولا هر چه عرض ورق ژئوممبران (عایق استخر) بیشتر باشد تلرانس هم بیشتر می باشد.

3 _ رنگدانه های موجود در  ژئوممبران(hdpe) :

معمولا ورق ژئوممبران با رنگ مشکی و آبی تولید می شود که رنگ مشکی بهتر است چون کربن بلک موجود در ورق ژئوممبران ، رنگ مشکی ورق را به موجود آورده ولی ژئوممبران با رنگ آبی از رنگدانه های آبی رنگ تشکیل و تولید شده که معمولا تولید کننده ها از رنگدانه های چینی استفاده می کنند که کیفیت خوبی ندارند که باعث پوسیدگی ورق ژئوممبران می شود و عمر مفید ورق ژئوممبران را پایین می آورد.

4 _ مواد اولیه ورق ژئوممبران (hdpe) :

توجه داشته باشید ورق ژئوممبران (hdpe) با کیفیت از 97 درصد  پلی اتیلن سنگین و 5/2 درصد پلی پروپیلن و 0/5 درصد از آنتی اکسیدان تشکیل شده است. در صورت تحت آزمایش قرار دادن ورق ژئوممبران این درصد ها مشخص می شود ، البته روند تولید و اختلاط این مواد هم در کیفیت ورق ژئوممبران مهم می باشد. و همچنین کیفیت دستگاه تولید ورق ژئوممبران هم تاثیر گذار است.

5 _ سطح ورق ژئوممبران (hdpe) انعکاس دهنده نور خورشید باشد :

صیقلی بودن روی سطح ورق ژئوممبران باعث می شود نور خورشید بازتاب کرده و جذب کمتری داشته باشد که باعث پوسیدگی کمتری می شود.توجه داشته باشید هر چقدر که سطح ورق ژئوممبران زدگی و برجستگی داشته باشد، نور بیشتر جذب شده و باعث پوسیدگی بیشتری می شود.
